真空燒結爐的選型指南和工藝講解

　　真空燒結爐是一種在真空環境下對材料進行高溫加熱處理，使其發生致密化、合金化或相變等過程的設備，廣泛應用于硬質合金、陶瓷、磁性材料、粉末冶金、新能源材料(如鋰電池正負極材料)等領域。以下從選型指南和工藝講解兩方面詳細說明。


　　一、真空燒結爐的選型指南


　　選型需結合材料的特性(成分、粒度、易氧化性、揮發性)、工藝需求(溫度、真空度、氣氛控制、冷卻速度)及生產規模(實驗室/中試/量產)，核心關注以下參數：


　　1. 加熱方式與結構類型?


　　真空燒結爐按加熱方式可分為電阻加熱、感應加熱、紅外加熱等，工業主流為電阻加熱(穩定可控)；按結構分為立式、臥式、鐘罩式等：


　　立式爐：適合小批量、高精密樣品(如實驗室)，裝料/取料方便，但爐膛高度受限；

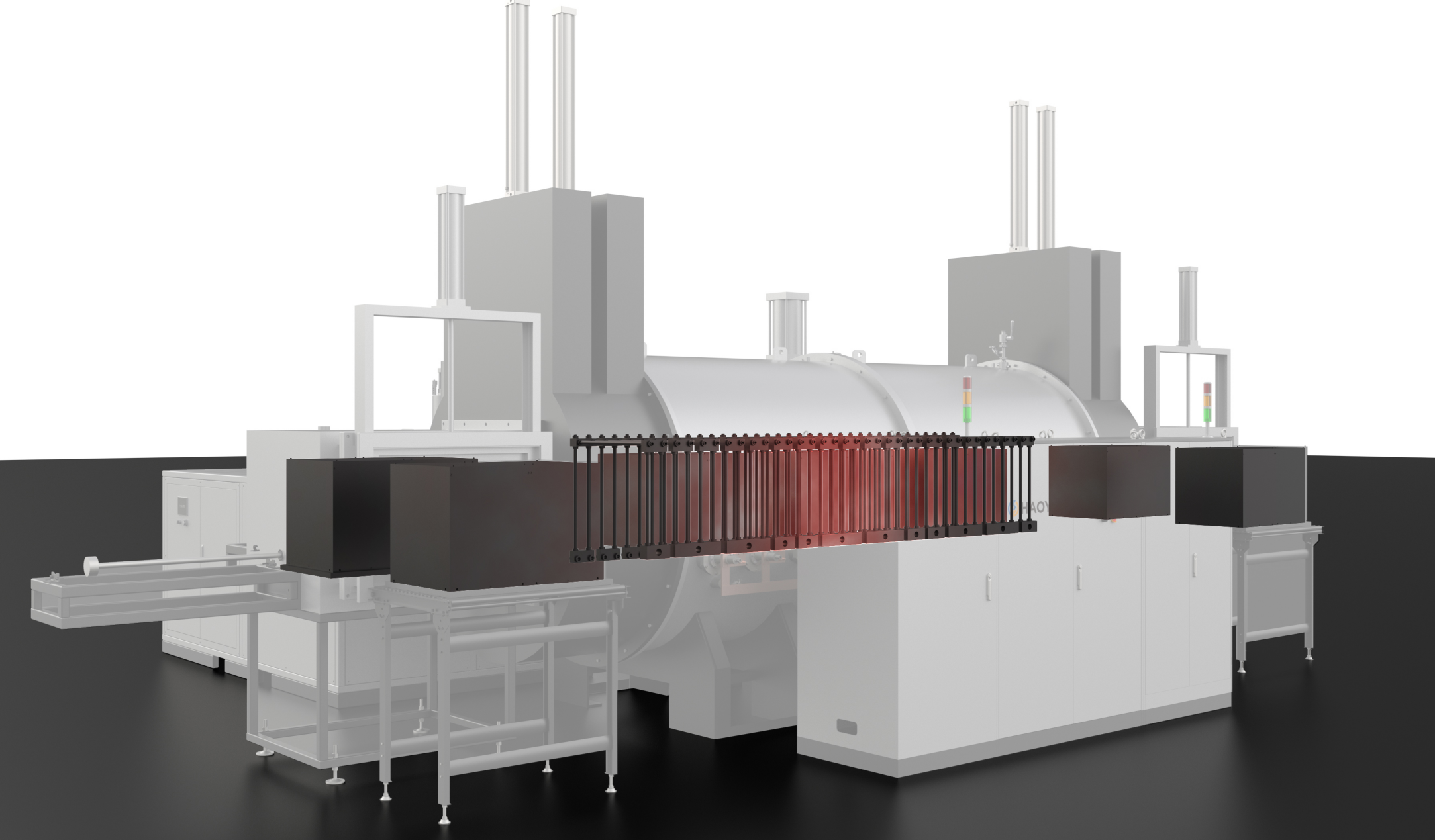

　　臥式爐：適合大尺寸工件或連續生產(如硬質合金棒材)，裝爐量大，熱場均勻性好；


　　鐘罩式爐：可快速更換爐罩，適合多品種小批量生產(如特種陶瓷)。


　　選型建議：實驗室選立式電阻爐；量產選臥式(大尺寸)或鐘罩式(多品種)。



　　2. 最高工作溫度與升溫速率?


　　溫度范圍：常見1000~2400℃(需覆蓋材料燒結溫度，如硬質合金燒結約1400~1600℃，碳化物/氮化物需1800℃以上)；


　　升溫速率：影響晶粒生長(過快易導致開裂)，需根據材料熱導率調整(如陶瓷類≤10℃/min，金屬基復合材料可20~30℃/min)。


　　注意：需確認爐體保溫層(如石墨氈、陶瓷纖維)的耐溫極限，避免超溫損壞。


　　3. 真空度與泄漏率?


　　真空度：根據工藝需求選擇(如防止氧化需10?¹~10?³Pa；脫氣/除低揮發物需10??~10??Pa)；


　　泄漏率：≤1×10??Pa·m³/s(低泄漏率保證長期真空穩定性，避免外界氣體滲入干擾反應)。


　　特殊需求：若需超高真空(如半導體材料)，需配置分子泵+離子泵組合。


　　4. 氣氛控制系統?


　　真空燒結常需通入保護氣(Ar、N?)或反應氣(H?、CH?)：


　　氣路設計：需配備質量流量控制器(MFC)、壓力傳感器，支持動態調節(如脫蠟階段通H?還原，燒結階段通Ar保護)；


　　密封性：爐門、觀察窗、熱電偶接口需采用金屬密封(如銅墊圈)，避免漏氣。


　　提示：含易氧化材料(如Ti、Al)必須全程通保護氣，真空僅作為輔助。


　　5. 冷卻系統?


　　燒結后冷卻速度影響材料性能(如淬火獲得非平衡組織)：


　　自然冷卻：適用于對冷卻速率無要求的場景(如普通硬質合金)；


　　強制風冷/水冷：通過爐殼夾套或獨立冷卻回路實現，冷卻速率可達50~200℃/min(需匹配材料抗熱震性)；


　　氣淬(如Ar氣)：用于需要快速冷卻的高端材料(如高速鋼)。


　　注意：水冷系統需防結露(低溫段需保溫或加熱)，避免工件吸潮。


　　6. 控制系統與安全功能?


　　控制精度：溫度±1℃，真空度±5%(需PID+PLC或更高級算法)；


　　自動化：支持程序編輯(多段升溫/保溫/冷卻)、數據記錄(溫度、真空度曲線)；


　　安全：過溫保護、真空超限報警、斷電應急冷卻(如備用電源啟動風扇)。


　　7. 其他關鍵參數?


　　有效容積：根據單次裝爐量選擇(如實驗室選10~50L，量產選100~500L)；


　　發熱體與隔熱層：石墨發熱體(高溫≤2400℃，但易氧化，需真空/保護氣)、鉬/鎢發熱體(更高耐溫但成本高)；隔熱層常用石墨硬氈(導熱低、易加工)或陶瓷纖維(成本低但耐溫稍低)；


　　維護成本：易損件(如密封圈、發熱體)的更換頻率與價格。


　　二、真空燒結工藝講解


　　真空燒結的核心是通過真空環境抑制氧化、促進揮發(如石蠟、Zn等雜質)，結合溫度、時間、氣氛調控實現材料致密化與性能優化。典型流程如下：


　　1. 預處理（裝爐前）?


　　粉體制備：確保粉末粒度分布均勻(避免燒結時局部收縮不均)、干燥(含水會導致孔隙或鼓泡)；


　　成型：壓制成型(冷壓、熱壓)或注射成型，需控制生坯密度(過低易坍塌，過高易開裂)；


　　裝爐：工件間距≥5mm(避免粘連)，敏感材料(如易揮發組分)需用坩堝或涂層保護。


　　2. 脫脂（預燒）階段?


　　目標：去除生坯中的粘結劑(如石蠟、PEG、橡膠)，避免高溫下分解產生氣體導致鼓泡或開裂。


　　溫度：低溫段(200~600℃)，分段升溫(每段≤5℃/min)；


　　真空度：先低真空(10~100Pa)使粘結劑熔化流出，再高真空(10?¹~10?²Pa)促進分解氣體排出；


　　輔助手段：通少量H?或惰性氣體(如N?)加速分解，或在爐外預脫脂(減少爐內污染)。


　　關鍵：脫脂不徹底會導致燒結時內部氣孔或裂紋，需通過稱重法(失重率≈粘結劑含量)驗證。


　　3. 燒結階段?


　　目標：通過原子擴散使顆粒結合，達到致密化(相對密度≥95%)，并調控顯微結構(晶粒尺寸、晶界相)。


　　升溫速率：根據材料熱導率調整(如WC-Co體系≤10℃/min，避免Co液相過早形成導致變形)；


　　燒結溫度與時間：


　　固相燒結(如Al?O?陶瓷)：1500~1800℃，保溫2~4h(依賴固相擴散)；


　　液相燒結(如WC-Co硬質合金)：1400~1500℃(Co熔點1495℃)，保溫1~2h(液相流動填充孔隙)；


　　反應燒結(如Si?N?)：1600~1800℃，同時通入N?(防止Si氧化)，保溫時間更長(3~6h)；


　　真空度：保持10?²~10?³Pa(抑制氧化，促進低沸點雜質揮發，如Pb、Zn)；


　　氣氛控制：若需還原(如氧化物中的氧)，通H?(需注意安全)；若需滲碳(如硬質合金表面增碳)，通CH?/H?混合氣。


　　注意：溫度過高會導致晶粒粗化(降低強度)，時間不足則致密化不完全(殘留孔隙)。


　　4. 冷卻階段?


　　隨爐冷卻：適用于對組織無特殊要求的材料(如普通結構陶瓷)；


　　快速冷卻(淬火)：用于需要細晶或亞穩相的材料(如高速鋼淬火獲得馬氏體)；


　　控速冷卻：避免熱應力開裂(如陶瓷類冷卻速率≤10℃/min，金屬基復合材料可30~50℃/min)。


　　關鍵：冷卻時需維持真空或保護氣，避免二次氧化。


　　5. 后處理?


　　脫模：取出工件，清理表面殘留；


　　精整：磨削、拋光(如硬質合金刀具需刃口研磨)；


　　檢測：密度(阿基米德法)、硬度(洛氏/維氏)、金相(孔隙率、晶粒尺寸)、力學性能(抗彎/抗壓強度)。


　　三、常見問題與對策


問題	原因	對策
燒結體開裂	升溫/冷卻過快、生坯密度不均	降低升降溫速率，優化成型工藝
內部氣孔	脫脂不徹底、燒結溫度/時間不足	延長脫脂時間，提高燒結溫度或保溫時間
晶粒異常長大	燒結溫度過高或時間過長	優化溫度-時間曲線，添加晶粒抑制劑（如MgO抑制Al?O?晶粒長大）
表面氧化	真空度不足或冷卻時斷氣	檢查真空系統泄漏，冷卻階段持續通保護氣



　　總結


　　真空燒結爐選型需圍繞材料特性與工藝需求，重點關注溫度、真空度、氣氛、冷卻能力四大核心參數；工藝設計需嚴格控制脫脂、燒結、冷卻階段的參數，平衡致密化與顯微結構調控。實際生產中需結合實驗驗證(如正交試驗優化工藝)，并結合設備維護(如定期檢漏、更換密封件)保障穩定性。
